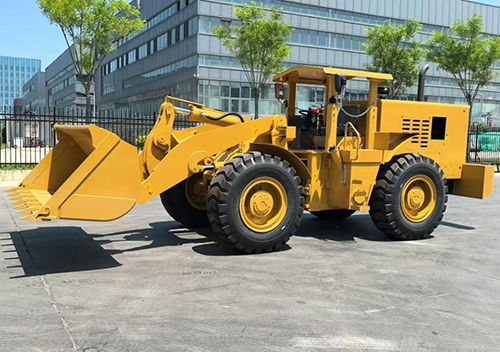

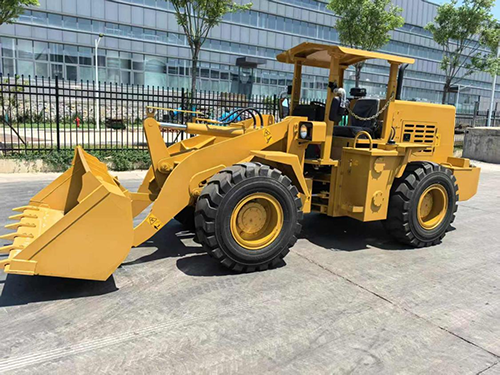

ZL30EFB(C)轮胎式防爆装载机
25/06/04 10:25:06
基本参数
|
项目 |
主要技术参数 |
||
|
型号 |
ZL30EFB(C) |
||
|
整机长度(mm) |
7450±200 |
||
|
主机最大长度(mm) |
5358±150 |
||
|
主机最大宽度(mm) |
2433±70 |
||
|
主机最大高度(mm) |
2480-2780 |
||
|
运料位置高度(mm) |
320±10 |
||
|
额定工作载荷(kg) |
3000 |
||
|
铲斗容量(m 3) |
1.7 |
||
|
卸载高度(mm) |
2600±70 |
||
|
最高提升时卸载距离(mm) |
1220±30 |
||
|
提升时间（s） |
≤6 |
||
|
卸载时间（s） |
≤4 |
||
|
下降时间（s） |
≤3.5 |
||
|
最小转弯半径(mm) |
转弯半径 |
3350±100 |
|
|
通过半径 |
5440±100 |
||
|
机器最外侧通过半径 |
6120±180 |
||
|
最小离地间隙（mm） |
≥370 |
||
|
各档行驶速度（km/h） |
低一档7±1，高一档22±2，低二档12±1，高二档28±2，倒一档5±1，倒二档10±1 |
||
|
最大爬坡能力( %) |
25 |
||
|
极限倾翻载荷(kg) |
6000 |
||
|
掘起力(kN) |
≥90 |
||
|
最大牵引力(kN) |
≥90 |
||
|
最大提升高度提升能力(kg) |
≥3300 |
||
|
工作质量(kg) |
11086±300 |
||
|
防爆柴油机型号 |
HL6105DZLDFB |
||
|
防爆柴油机额定功率（kw） |
110 |
||
|
防爆柴油机额定转速（r/min）
|
2200 |
||
|
制动型式 |
行车制动 |
四轮制动 液压制动 湿式制动器 |
|
|
驻车制动 |
四轮制动 弹簧制动 液压释放 |
||
|
紧急制动 |
中央制动器 弹簧制动 液压释放 |
||
|
轴距(mm) |
2750±80 |
||
|
前轮距(mm) |
1800±50 |
||
|
后轮距(mm) |
1800±50 |
||
|
铲斗宽度（mm） |
2433±70 |
||
|
传动方式 |
液力传动 |
||
|
驱动方式 |
四轮驱动 |
||
|
转向角（°） |
35±2 |
||
|
摆动角(°) |
12±1 |
||
防爆柴油机
|
项 目 |
参 数 |
|
|
型 号 |
HL6105DZLDFB(A) |
|
|
型 式 |
直列、液冷、四冲程、高压共轨 |
|
|
进气方式 |
中冷增压 |
|
|
缸数×缸径（mm）×行程（mm） |
6×105×125 |
|
|
启动方式 |
防爆气启动 |
|
|
保护方式 |
电保护 |
|
|
阻火器结构 |
进气蜂窝、排气栅栏 |
|
|
额定转速(r/min) |
2200 |
|
|
额定功率(kw) |
110 |
|
|
排放限值（g/kWh） |
CO |
5.0 |
|
HC+ NOx |
4.0 |
|
|
PM |
0.3 |
|
该机车配套HL6105DZLDFB(A)防爆柴油机，进排气系统等根据防爆要求改造而成；进气系统由空气滤清器、阻火器、进气总管组成；排气系统由排气歧管、排气波纹管、排气弯管、阻火器、冷却净化水箱等组成。
排气管利用水循环降低了排气温度，阻火器阻止了废气中火焰传播，冷却净化水箱采用水洗降温，保证了整机的排放和性能。
